Модель: HR1BEN

Библиотека: Hydro

Имя на уровне решателя: HR1BEN

Аннотация: Модель потерь на соединительных элементах трубопровода таких, с расчетом потерь в зависимости от их геометрических параметров.

Обозначение:

Порты (степени свободы) компонента:

№	Обозначение порта	Тип	Наименование порта
1	portA	DOF1	Гидравлический порт А
2	portB	DOF1	Гидравлический порт В

Пользовательские параметры модели

№	Параметр	Тип	Описание	Значение по умолч.
1	A_lam	base.real	Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
2	DELE	base.real	Абсолютная шероховатость	0.0
3	D_or_a_b	list	Гидравлический диаметр (Dr) или ширина и высота сечения (b, a), м	0.1
4	Fluid	base.Fluid	Объект жидкости	Fluid
5	P0	base.real	Начальное давление, MPa	0.0
6	R	base.real	Радиус закругления центральной линии, м	0.1
7	Section_shape	base.int	Форма сечения: 0.Круглое;1.Прямоугольное	0
8	a	base.real	Угол изгиба отвода – от 0 до 180 градусов	90.0

Результаты тестирования

www.laduga.com

Глава 1. Заданные параметры теста

Название тестируемого компонента	HR1BEN
Модуль тестируемого компонента	Hydro
Дата тестирования	Wed Mar 25 16:21:06 2026
Результат	OK

Глава 2. Схема тестируемого объекта

Модель HR1BEN - Модель потерь на соединительных компонентах трубопровода таких, как отводы

Тест: Проверка значения объемного расхода при перепаде давления от 0 до 0.1 МПа.

Угол, HR1BEN

Section_shape=0 - Форма сечения: 0.Круглое;1.Прямоугольное
D_or_a_b=0.1 - Гидравлический диаметр (Dr) или ширина и высота сечения (b, a), м
R=0.5 - Радиус закругления центральной линии, м
a=90.0 - Угол изгиба отвода – от 0 до 180 градусов
A_lam=0.0 - Коэффициент гиперболы (A_lam / Re) используемый при определении значения zeta в области ламинарного течения
DELE=0.0 - Абсолютная шероховатость
P0=0.0 - Начальное давление, MPa
Fluid=Fluid - Объект жидкости

Результат:
Re = 31850.  Qv = V * pi * D^2 / 4. Скорость потока описывается формулой V = sqrt (2 * dp / (ro * ζ).
Из формулы для числа рейнольдса: Re = V * D / ν, кинематическая вязкость масла ≈ 0.00006128 м2/с:
V =0.00006128 * 31850 / 0.1 = 19.518
λ_{k} из справочника по гидравлическим сопротивлениям (Идельчик, 3-е издание, страница 281) =
=  0.042
ζ = 0.0175 * λ_{k} * angle * R / D = 0.0175 * 0.042 * 90 * 0.5 / 0.1 = 0.33
Перепад давлений, обеспечивающий такое число Рейнольдса = ζ * ro * V^2 / 2 = 61520 Па = 0.06152 МПа.

Qv = 9145,589  л/мин
Расчёт приведен по формулам, а в модели используется аппроксимация таблицы(с. 280) графика для λ_{k},
этим обусловлено расхождение в определении местного сопротивления.
Коэффициенты A_{lam} = 0. Вклад в ζ коэффициента A_{lam} = ζ + A_{lam} / Re отсутствует.

. figure:: ../../_tests/Hydro/.temp/HR1BEN.sch.png

align:

center

scale:

70%

Рисунок 1 - Схема теста

Глава 3. Графики результатов теста

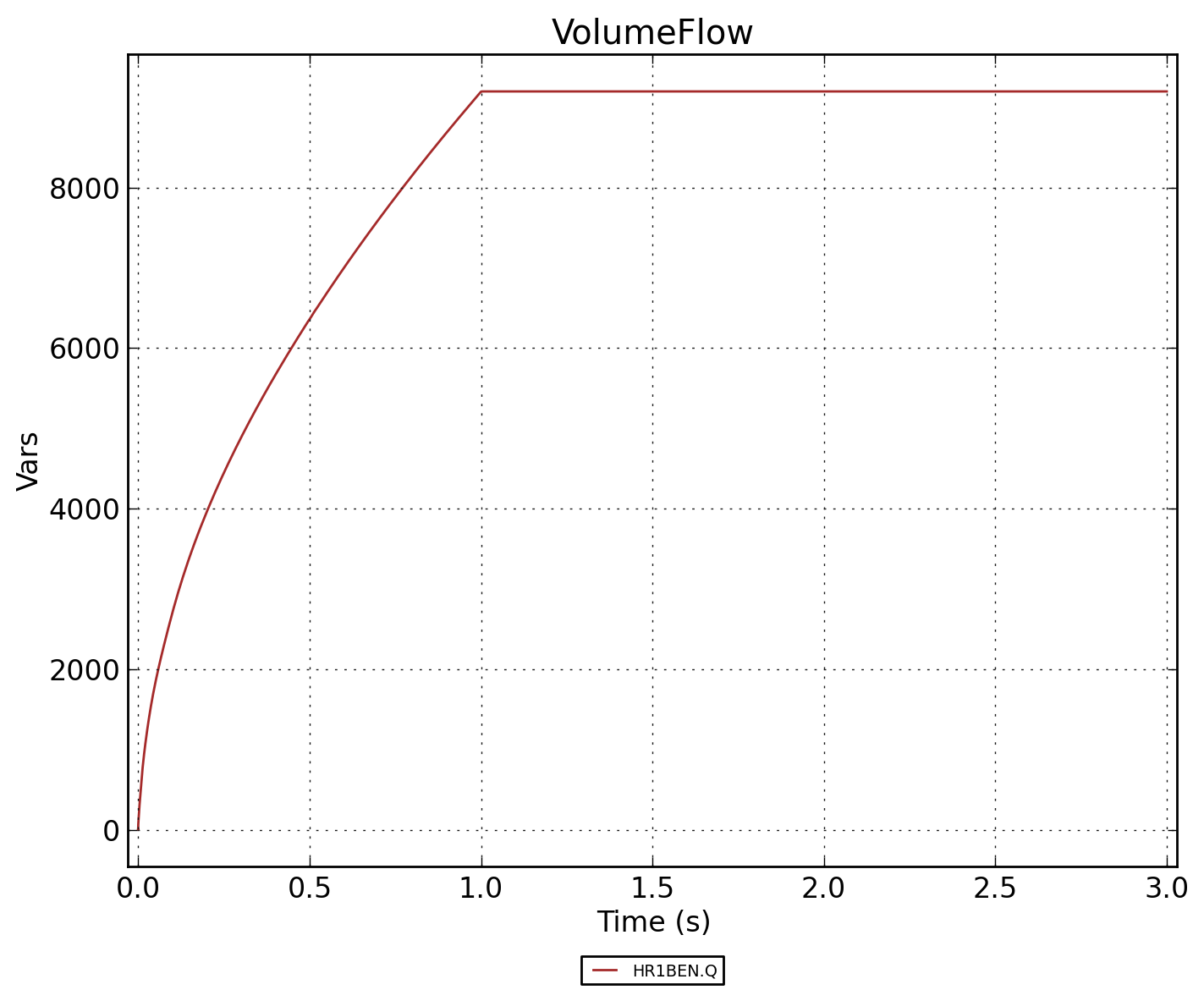

Рисунок 2 - HR1BEN.VolumeFlow

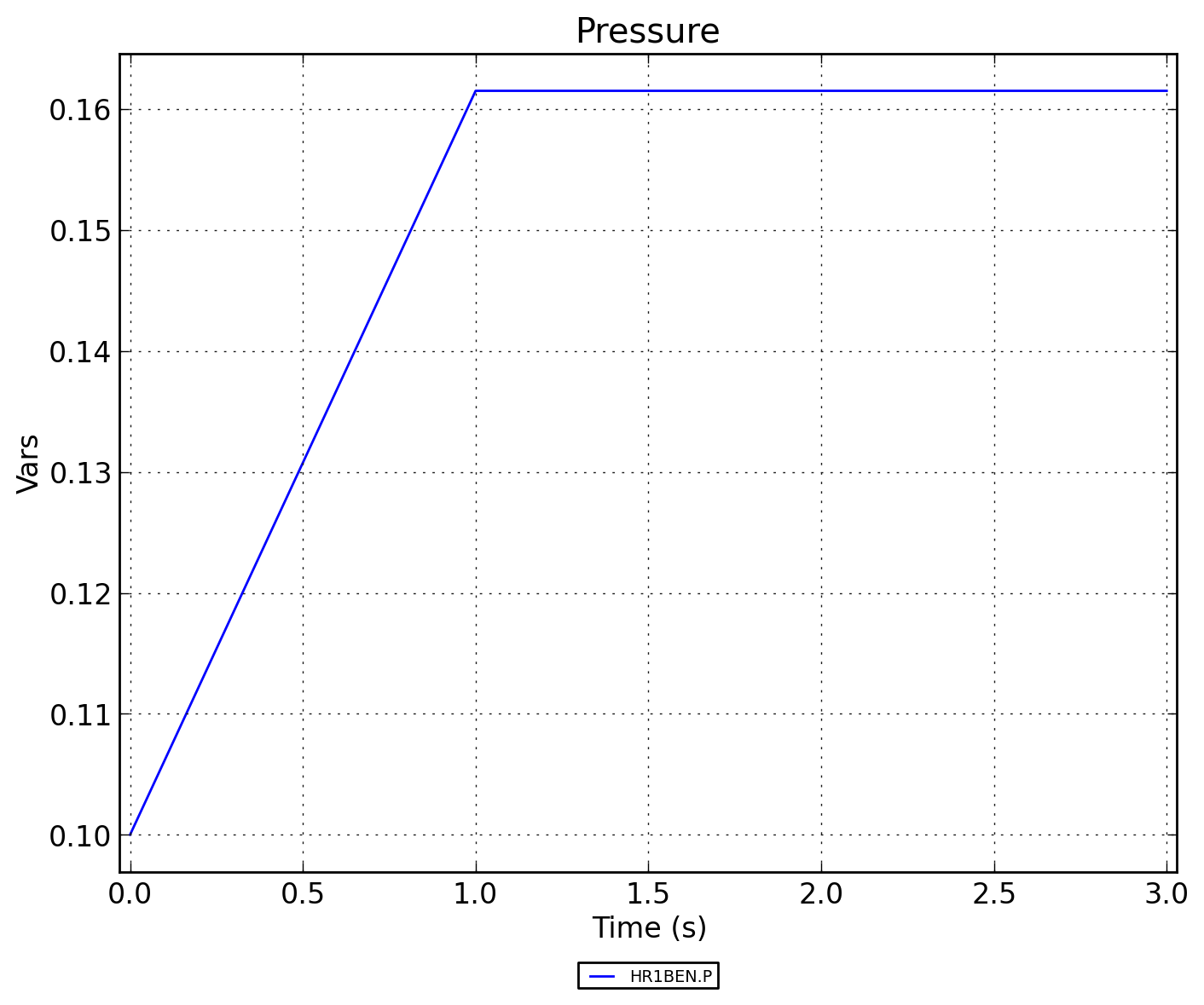

Рисунок 3 - HR1BEN.Pressure

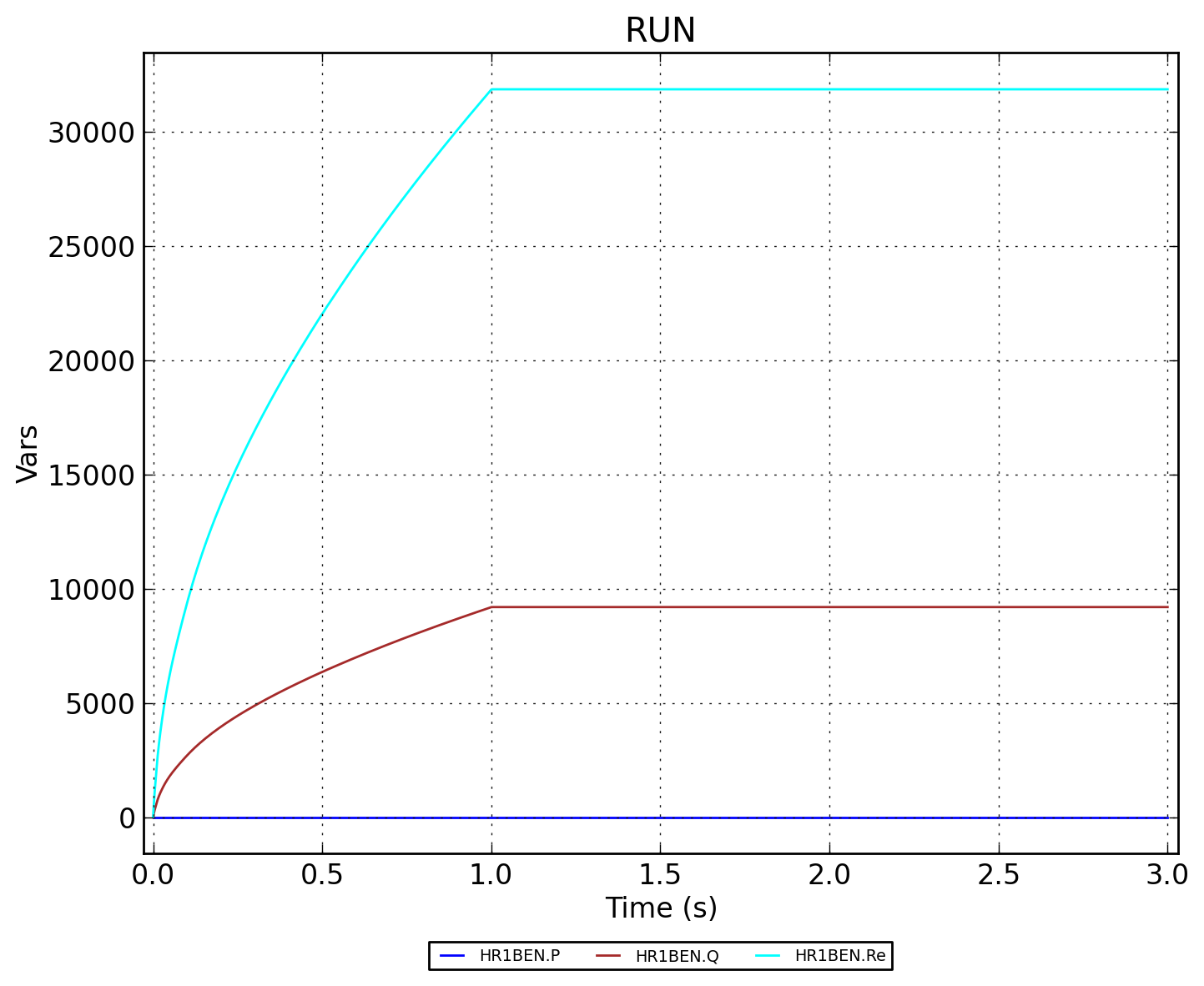

Рисунок 4 - HR1BEN.RUN

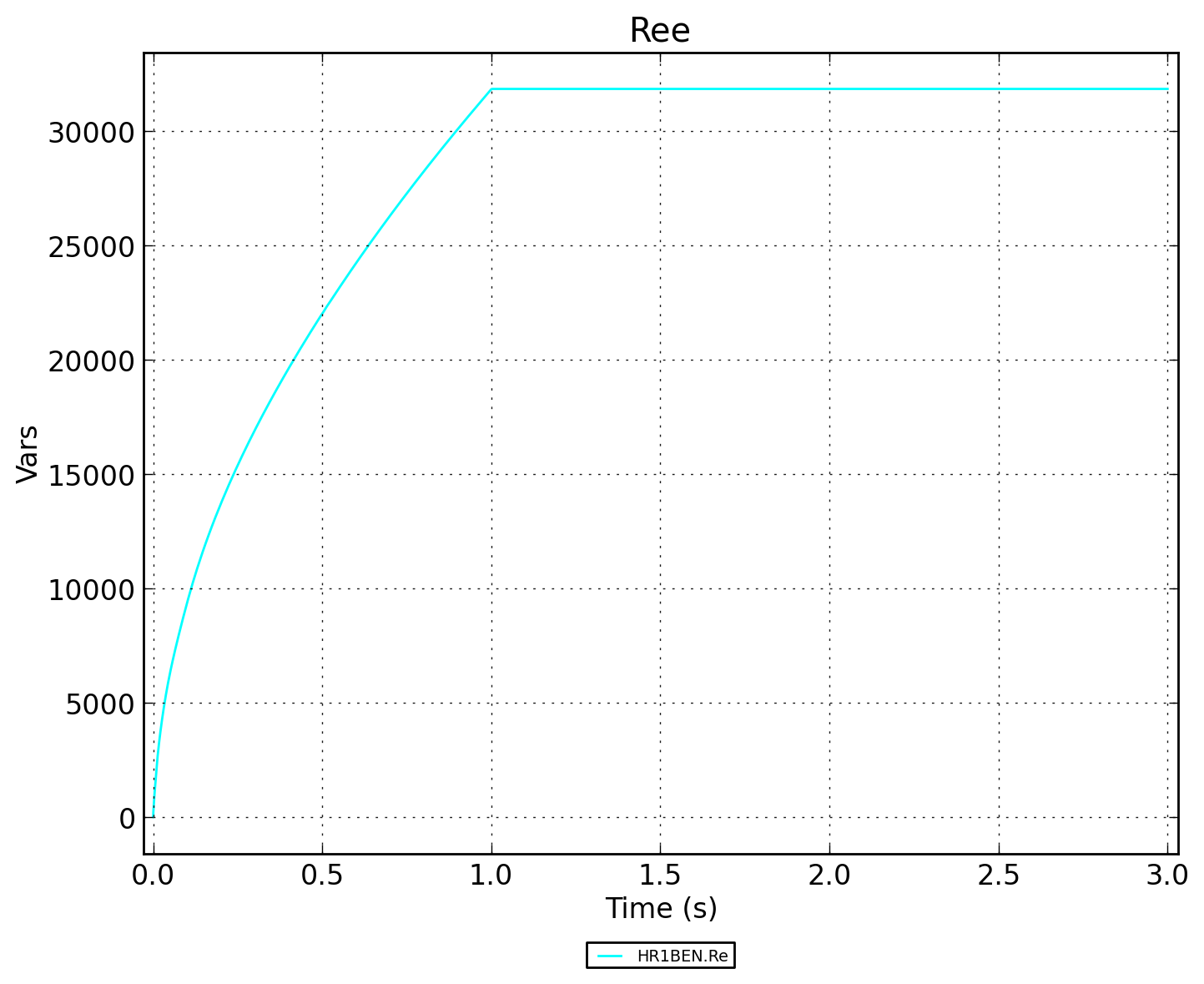

Рисунок 5 - HR1BEN.Ree
